2026年5月25日上午，ISCAS 2026大會的第二天，華為董事、半導體業務部總裁何庭波走上主旨演講臺，正式發布了一項以中文命名、用希臘字母τ作為符號的全新半導體發展原則——韜定律。

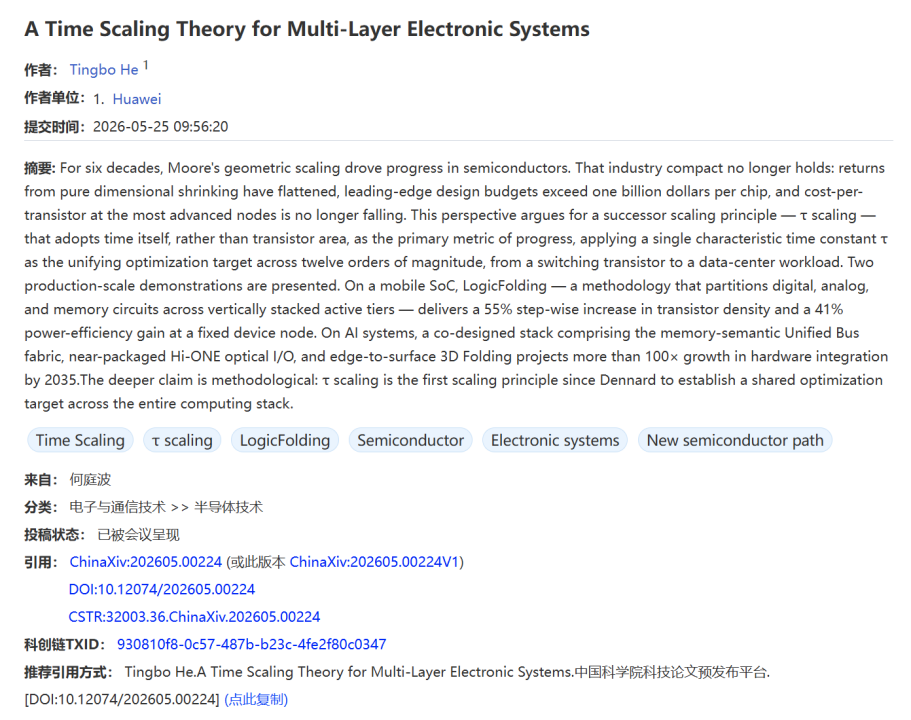

就在同一天，她在中國科學院科技論文預發布平臺刊發了署名論文，公開了華為過去六年量產381顆芯片的完整數據，以及未來十年的技術演進路線圖。

三天前的5月22日，國家發改委月度發布會正式明確“六張網”建設路線，分別是水網、新型電網、算力網、新一代通信網、城市地下管網、物流網。官方表述清晰明確：這些基礎設施既可以單獨成網運行，更能實現“多網協同”，發揮出“1+1>2”的疊加效果。

這兩件事一件是國家級社會基礎設施投資布局，一件是半導體領域的學術成果發布，看似毫無關聯，底層邏輯卻高度重合：都是在原有衡量標準失效后，用系統論思維重新搭建基礎設施的分層秩序。

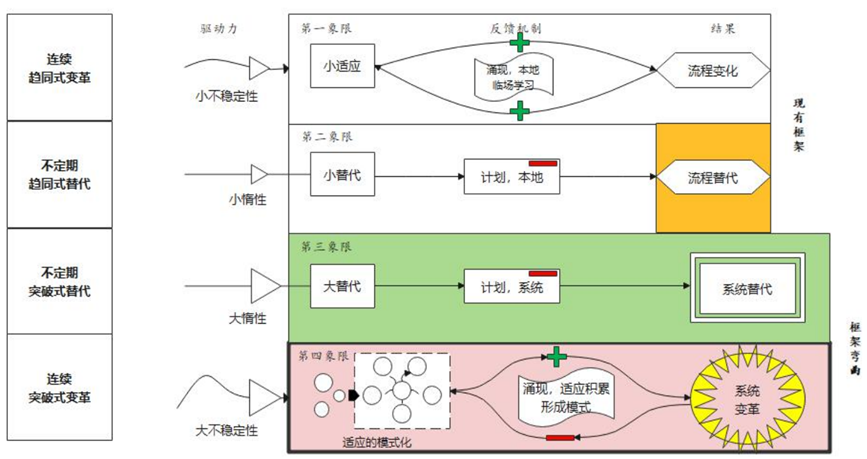

這并不是巧合。早在多年前，任正非就已經把系統論寫入了華為的底層發展邏輯。他管理華為有兩個核心思路：“一桶漿糊，一杯咖啡”，漿糊用來凝聚十幾萬員工的組織力量，咖啡用來吸收外界的創新能量。他曾說：“封閉系統內部的熱量一定是從高溫流到低溫，水一定是從高處流到低處，水流到低處不能再回流，那就意味著零降雨量，那么這個世界將全部成為超級沙漠，最后生命就會死亡?！边@套“開放系統對抗熵增”的哲學思想，從組織管理一直延伸滲透到了芯片設計領域。

跨層協同的統一標尺

過去三十年間，全球半導體產業一直用“納米”這一個單位來衡量技術進步。工藝工程師優化溝道長度，電路設計師優化時序，架構師優化流水線，系統工程師優化網絡拓?fù)洹念悘臉I(yè)者各用各的單位、各看各的指標，跨環節協同只能依賴“經驗”和“行業慣例”，每一次跨層協作都會產生大量不必要的損耗。

τ縮微想要解決的，就是給四類從業者一個統一的衡量標準：從晶體管開關的皮秒級，一直到數據中心響應的秒級，一共橫跨十二個量級，全鏈路用同一個單位統一衡量。任何一個層級的局部優化，必須能傳導到系統末端體現出實際效果，才算是有效的改進。

如果這個邏輯落地，將會潛移默化改變整個產業的資源分配方向。過去資本和人才都扎堆往光刻機領域涌，因?yàn)椤凹{米數值”是行業唯一的進步標準?，F(xiàn)在τ原則告訴行業，封裝、互連、EDA工具同樣可以推動技術進步，資金和人才的流向也會隨之調整。

不過這一思路落地仍有不確定性：臺積電的架構師也在討論“信號延遲”比“溝道長度”更能反映芯片真實性能；英特爾的先進封裝團隊也在摸索如何壓縮數據搬運時間。華為做的是把這套思路整理成系統化的理論寫成論文，但“系統化”并不等同于“標準化”。τ原則能否成為行業共識，最終取決于生態的覆蓋廣度，而非技術邏輯本身是否正確。

邏輯折疊：垂直堆疊出全新性能

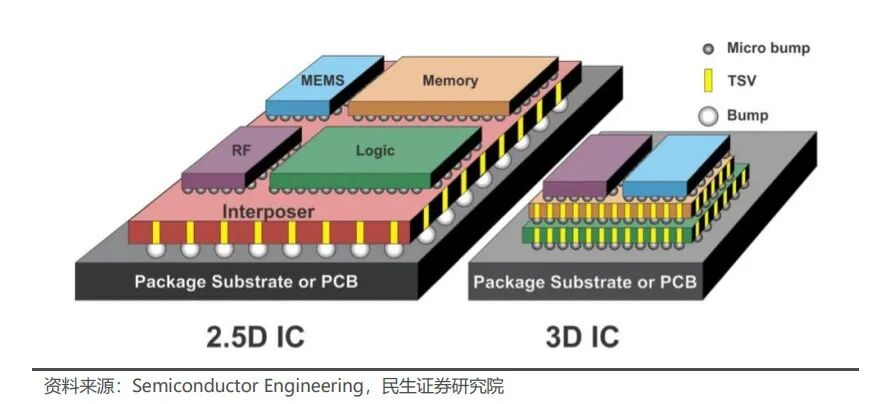

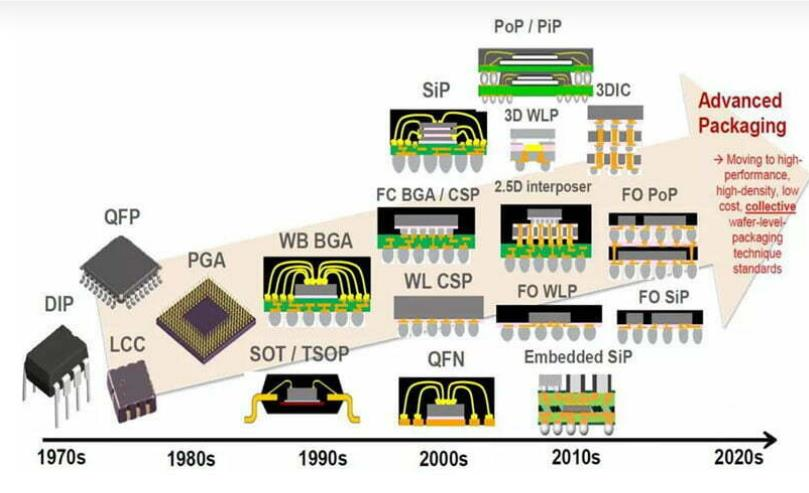

華為為τ縮微做的第一個量產驗證，就是邏輯折疊（Logic Folding）技術。傳統芯片設計把晶體管平鋪在二維平面上，數字電路、模擬電路、存儲電路各占一塊區域。而Logic Folding打破了這種平面布局的假設，在設計階段就把精細到門電路和觸發器級別的內部電路，重新分配到垂直堆疊的多個有源層中。

這并不是簡單的垂直堆疊，普通堆疊只是1+1=2的疊加，而邏輯折疊可以拼出行業從未有過的全新性能。根據華為在ISCAS 2026演講公開的PPT數據，麒麟2026的晶體管密度從155 MTr/mm2提升到238 MTr/mm2，漲幅達到53.5%；性能核能效提升41%，CPU峰值頻率提升12.7%至3.1GHz，SRAM運行頻率提升超過40%。這樣的提升幅度，放在過去通常需要三個制程代際的技術演進才能實現。

不過垂直堆疊也帶來了新挑戰：散熱難度變大，測試流程更復雜，良率控制的要求也更苛刻。臺積電SoIC、英特爾Foveros也都在朝著同一方向探索。過去行業比的是誰能把芯片平面鋪得更大，現在比的是誰能把層級疊得更巧妙，而“疊得巧”本身就沒有標準答案。

這里就能看出華為系統論哲學的影響。任正非的“漿糊哲學”本質就是連接思維：承認單個模塊的能力有限，但強調通過連接形成更大的系統效能。放到芯片領域來看，數字、模擬、存儲單個模塊的能力都是有限的，但通過全新的連接方式黏合為整體，整體性能就會發生質的改變。

重新定義行業衡量基準

何庭波的論文中，最容易被低估的野心，是發起基準測試的革命。

舊的行業規則是用Linpack和SPEC測試，只給出一個標量分?jǐn)?shù)，默認芯片性能可以簡化成一個數字。而新的規則應該是：暴露系統每一層的時間瓶頸，引導資本和人才流向瓶頸環節。τ剖面基準不會給出一個總分，而是輸出一組向量，把每一層的τ數值分別標注出來，τ占比最高的層級，自然而然就是下一輪產業投資的方向。

誰能定義行業基準，誰就能決定整個產業鏈的資本流向。過去這項權力一直掌握在Linpack、MLPerf和SPEC這些由歐美主導的基準組織手中。

何庭波同時呼吁面向τ的EDA工具鏈開源開放，稱“面向τ的原生工具鏈?zhǔn)俏磥硎曜钪匾馁x能投資”。這其實是一份共建邀請，邀請的對象包括華大九天、概倫電子等國產EDA廠商，包括中科院計算所這類國家級研究機構，也面向全球所有愿意加入這條路線的廠商和研究團隊。

不過定義行業標準，從來都不只是技術問題，更是生態問題。英偉達的CUDA并不是最早的并行計算框架，卻因?yàn)閾碛凶畲蟮纳鷳B(tài)成為了事實標準。目前τ剖面基準還只是一個技術提案，沒有成為IEEE標準，也沒有獲得主流芯片公司的共識。它能不能成為下一代半導體行業的默認規則，取決于有多少參與者愿意使用它、圍繞它搭建自己的研發流程。

從芯片到社會基建的同構邏輯

把“六張網”建設、AI技術框架、τ縮微三件事放在一起觀察，就能看到一幅更宏大的行業圖景。

宏觀層面，“六張網”是社會級的基礎設施分層架構——電網支撐算力網，算力網支撐通信網，通信網支撐物流網的智能化調度，層層遞進，互為底座。

中觀層面，業內提出的AI 12層框架，描繪了從能源、芯片、算力到AI原生經濟生態的技術經濟系統演化路徑。

微觀層面，τ縮微正在芯片內部重新搭建基礎設施秩序，從晶體管到電路到芯片再到完整系統，十二個量級的分層結構中，每一層都是下一層的基礎設施。

三者的底層邏輯完全一致：不追求單點突破，而是強調系統協同；不追求封閉壟斷，而是堅持開放共建；不照搬現成模板，而是根據自身稟賦尋找最優路徑。當社會基礎設施和技術基礎設施都按照同一套系統論邏輯推進時，就會產生跨尺度的共振——社會級的算力網投資會牽引芯片級的τ優化，芯片級的效率提升又會反過來助力社會級的能耗節約和算力普惠。

這正是“1+1>2”的真正含義：它不是簡單的數量疊加，而是不同屬性的系統通過協同產生的全新效能涌現。

AI集群：從追求單芯片速度到全系統協同

如果說手機SoC是“一顆芯片就是一整個系統”，那么AI數據中心就是要讓幾百甚至幾千顆芯片像一臺機器一樣協同工作，這是全球行業都要面對的共同難題。微軟、谷歌、英偉達都要面對同一個現實：大型AI集群中，超過80%的能量消耗在了數據搬運環節，超過70%的系統成本分配給了存儲。

這意味著優化的核心必須從“計算速度有多快”轉向“數據搬運路徑有多短”。華為給出的方案是三件套：UnifiedBus統一總線、Hi-ONE光互連、3D Folding立體封裝。UnifiedBus把機箱內外的多層協議棧壓縮成一層，實現內存語義直接傳輸；Hi-ONE將電互連段壓縮到5厘米以內，同時用光互連把系統連接距離延伸到100米級別；3D Folding解決了一個行業長期存在的幾何矛盾——傳統封裝下，計算能力隨芯片面積增長，但內存帶寬和供電只能沿著芯片邊緣線性增長，兩者的差距會越來越大。3D Folding把資源從邊緣遷移到芯片表面，讓內存和供電能力也能跟上計算能力的擴張節奏。

根據論文公布的路線圖，昇騰950以及后續的昇騰960/970會先采用Chiplet、2.5D扇出等成熟技術組合；到2030年前后，華為會把邏輯折疊技術引入AI芯片；此后System Folding會成為2035年之前的主要演進方向。到2035年，AI硬件集成度預計會比當前提升100倍以上。

從更宏觀的視角看，國家發改委提出的“六張網”中，算力網被放在和電網、通信網同等重要的位置。算力網不能憑空存在，它需要芯片層的τ優化來降低單位算力能耗，而芯片層的技術迭代也需要算力網的系統協同來實現規模效應。這正是“六張網”提出的“多網協同”在微觀芯片領域的映射：芯片和算力網互為底座，互相牽引發展。

不過這套思路目前主要服務于華為自用的AI訓練集群，還沒有對外開放形成統一生態，是否具備普遍適用性還需要時間驗證。更關鍵的是，英偉達已經用NVLink和NVSwitch建立了成熟的互聯生態，形成了巨大的用戶慣性，要打破這種慣性，僅靠技術邏輯的正確是不夠的。

基于自身稟賦的主動選擇

華為選擇τ縮微和Logic Folding路線，并不是因?yàn)槿A為比其他廠商更聰明，而是因?yàn)槿A為自身的資源條件和其他玩家不同。

先進光刻工藝受限，這是擺在明面上的約束。但華為也有自身的優勢：工程師儲備充足，國內市場空間巨大，封裝產能充足，過去六年已經量產了381顆芯片積累了足夠經驗。在這樣的條件下，硬追納米制程是“以短擊長”，聚焦封裝、互連、3D堆疊才是“揚長避短”。

這并不是被逼無奈的權宜之計。林毅夫最近在《為建設世界經濟學研究的新中心而努力》中強調，經濟學研究要“以馬克思主義為指導，從物質第一性的稟賦條件出發”。這個判斷放到芯片領域同樣成立：華為是根據自身稟賦條件尋找最優發展路徑，而不是照搬“追趕下一個光刻節點”的現成模板。就算沒有EUV封鎖，十億美元級的設計預算、不再下降的晶體管成本，也會把整個行業逼到這個發展路口，華為只是先一步走到了這里。

不過先到一步，并不代表就能走完全程。

脫離先進制程的主流路線，意味著在銜接生態、獲取標準IP、參與行業聯盟時可能需要付出額外的隱形成本。當整個產業的工具鏈、IP核、代工服務都圍繞納米制程運轉時，走τ縮微路線，是一條“賬面上劃算”但“落地過程孤獨”的路。這條路是否存在天花板？當主流供應繼續向前推進時，這條技術路線未來會不會錯失其他機會？目前還沒有答案。可以確定的是，華為沒有退路，只能把手里這副牌打到最好。

舊路收窄，新規則需要行業共建

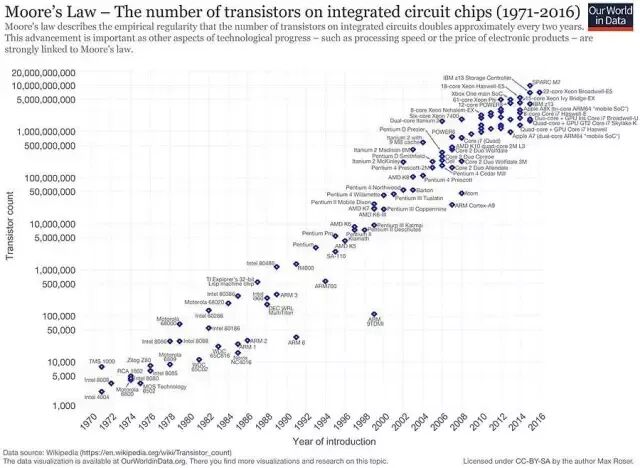

摩爾定律統治半導體行業六十年，依靠的不只是技術正確性，更是它把一個極度復雜的產業系統壓縮成了一個所有人都能讀懂的數字。這個數字足夠簡單，簡單到可以成為資本配置的信號、工程師的職業坐標、國家競爭力的衡量單位。它的力量不在于精確，而在于共識。

τ縮微想要用一組向量替換這個單一標量。它告訴行業：技術進步不是一個數字，而是一張系統剖面圖——要清晰展示每一層的瓶頸在哪里，哪一層是制約全局的核心約束。這張圖比單一數字復雜得多，也真實得多。

但行業度量衡的迭代從來都不是“更真實的標準”自動勝出，真正決定一套標準能否立住腳的，是有多少從業者愿意圍繞它重新組織自己的工作流程。

這才是何庭波這篇論文最深層的野心：它不是發表一篇單純的技術文章，而是邀請整個產業換一套思考框架。當足夠多的人開始用同一套問題框架思考半導體發展，產業的發展重心就會悄然轉移——這不是因?yàn)檎l下達了命令，而是因?yàn)樾碌臉?biāo)尺，已經開始丈量新的產業地圖。
